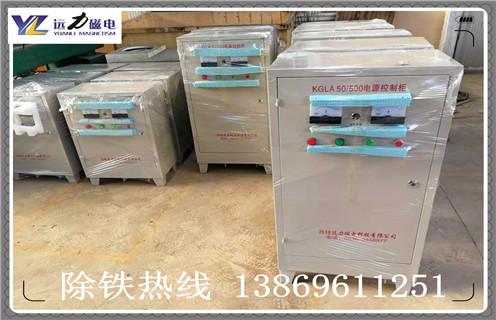

kgla50/500電磁除鐵器控制箱，該電源箱(柜)采用橋式整流電路，輸入電壓為220V或380V，直流輸出端與負載線圈形式固定閉合回路，并附有續流二極管，以防二次過壓損壞設備。控制部分采用先進的集成電路，線性好，可在線路板上限流，帶隔離，調整方便。
一、kgla50/500電磁除鐵器控制箱操作注意事項
1、檢查負載(電磁線圈)正常情況下，線圈接線至的輸出端。
2、接入電源前應將控制箱面板上的撥至關(或OFF)，“輸出調節”電位器應左旋至最小。
3、將220V(或380V)電源接入KGLA接線端子的“電源”上。
4、將電源開關撥至開(或ON)上，此時電源指示燈亮。
5、將“輸出調節”電位器慢慢右旋使用電流表或電壓表指示在額定數值上，工作正常。
6、停止使用時應先將“輸出調節”電位器左旋為零，然后電源開關關置于關(或OFF)狀態，操作完畢。
二、kgla50/500電磁除鐵器控制箱結構及工作原理
該電源箱(柜)采用橋式整流電路，輸入電壓為220V或380V，直流輸出端與負載磁鐵線圈形式固定閉合回路，并附有續流二極管，以防二次過壓損壞設備。控制部分采用先進的集成電路，線性好，可在線路板上限流，帶隔離，調整方便
三、kgla50/500電磁除鐵器控制箱主要應用

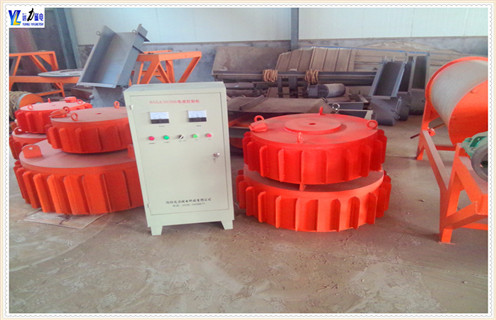

1.控制柜是除鐵器所需的直流電源的供給裝置，也是整臺除鐵器運行的控制裝置，除鐵器吊裝完畢，可按電器接線圖將除鐵器電源接好;
2.控制柜應置于少塵、干燥、無雨雪侵襲、通風良好且便于操作和觀察的地方;
3.使用前應檢查各電氣元件、連接導線及緊固件有無因長途運輸而造成的松動或損壞，接線應正確區分輸出和輸入端;
4.控制柜至少每季除塵一次，并檢查各電氣接點有無松動，存在問題及時修復;
5.如硅整流二極管損壞，應選用相同型號的二極管更換，但必須注意二極管上的符號“”極性是否與原用的相同，否則不能更換;
6.控制柜內所用熔斷器如損壞，查明原因后應按原理圖的額定選擇。
