永磁除鐵器使用說明書

產品分類：永磁除鐵器
品牌：遠力

產品簡介：一、永磁除鐵器說明書概述 RCYB系列懸掛式永磁除鐵器是一種結構簡單，使用方便，無需維修，運行可靠，成本低，效果良好的磁分離裝置，

訂購熱線：138-696-11251

產品詳情

一、永磁除鐵器說明書概述

RCYB系列懸掛式永磁除鐵器是一種結構簡單，使用方便，無需維修，運行可靠，成本低，效果良好的磁分離裝置，它由磁系、殼體等部分組成，是環保、高效節能型除鐵設備。
永磁除鐵器主要應用于各種皮帶運輸機，懸掛在落料端或皮帶中部從而達到除鐵的目的。用于水泥行業、化工、煤炭、小型礦山、建筑材料、木材加工、鑄造型砂處理以及其它物料中的除鐵，并能夠保證下道工序順利進行。

二、永磁除鐵器結構及工作原理

永磁除鐵器的磁源采用鐵氧體和釹鐵硼高性能強磁材料組成復合磁系，它產生的磁場強度高，磁場深度大，使用年限長，磁極組均布在工作面組成平面磁系。
永磁除鐵器懸掛在皮帶運輸機一端(見安裝示意圖)，當鐵磁性物質經過永磁鐵下方時，磁性物料(鐵雜物)就牢固吸附在永磁除鐵器上，而非磁性物料就掉落在所需的工作位置上，從而達到了除鐵的目的。

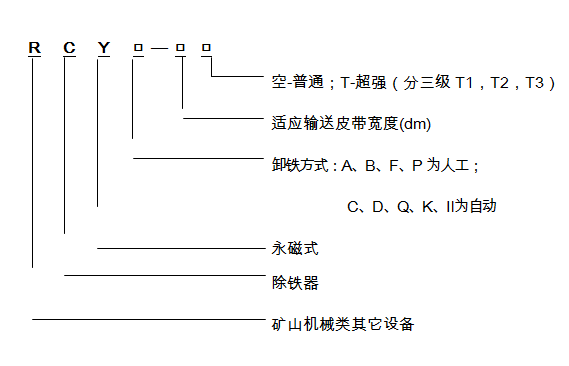

三、永磁除鐵器名稱及規格說明

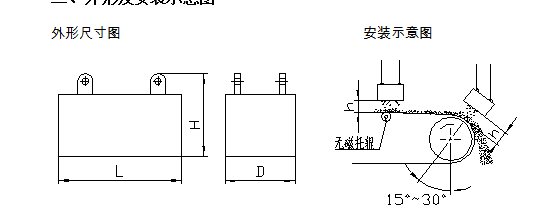

三、永磁除鐵器外形及安裝示意圖

四、永磁除鐵器型號及其參數

項目參數型號	適應帶寬 (mm)	懸掛高度 ≤mm	適應帶速 ≤m/s	物料厚度 ≤mm	重量 (kg)	外形尺寸 (L×W×H)mm
項目參數型號	適應帶寬 (mm)	懸掛高度 ≤mm	適應帶速 ≤m/s	物料厚度 ≤mm	重量 (kg)	L	D	H
RCYB-4	400	125	4.5	60	115	400	300	230
RCYB-4-1	400	75		30	65	400	250	140
RCYB-5	500	150		90	206	500	350	260
RCYB-5-1	500	100		50	96	500	260	160
RCYB-6	600	175		120	295	600	450	280
RCYB-6-1	600	130		60	158	600	350	180
RCYB-6.5	650	200		150	450	650	600	300
RCYB-8	800	250		200	680	950	950	380
RCYB-8-1	800	300		150	550	800	600	300
RCYB-10	1000	350		250	1180	1100	1000	380
RCYB-12	1200			300	1670	1300	1340	420
RCYB-14	1400	400		350	2350	1500	1500	420
RCYB-16	1600	450		400	2850	1750	1750	460

型項目號參數		適應帶寬 mm	額定吊高 mm	磁場強度 mT	適應帶速 ≤m/s	重量 kg
RCY8-6.5	T1	650	200	90	4.5	450
	T2			120		500
	T3			150		550
RCYB-8	T1	800	250	90		680
	T2			120		730
	T3			150		780
RCYB-10	T1	1000	300	90		1180
	T2			120		1230
	T3			150		1280
RCYB-12	T1	1200	350	90		1670
	T2			120		1720
	T3			150		1770
RCYB-14	T1	1400	400	90		2350
	T2			120		2400
	T3			150		2450
